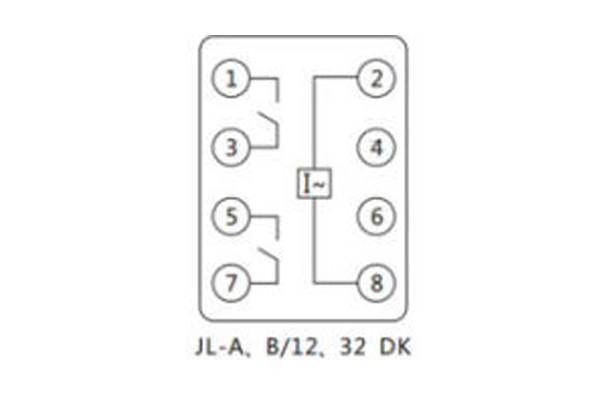

一、JL-A-32DK無輔源電流繼電器內部接線及外引端子圖（正視圖）

二、JL-A-32DK無輔源電流繼電器主要技術條件

1.整定范圍0.5~9.99A，級差為0.01A

2~99.9A，級差為0.1A

2.動作時間1.2倍整定電流，動作時間不大于25mS。

2倍整定電流，動作時間不大于20mS。

3.返回系數過電流繼電器：0.9~0.97；欠電流繼電器：1.05~1.15。

4.整定誤差小于2%。

5.功耗繼電器動作，功耗小于5W，繼電器不動作，功耗小于4W。

6.觸點容量在電壓不大于250V時，觸點連續接通電流為5A；

在電壓不大于250V時，電路時間常數L/R為5mS的直流電路中，可斷開30W。

在電壓不大于250V時，功率因數COSΦ為0.4的交流電路中，可分?jǐn)?00VA。

7.觸點壽命電壽命：105次，機械壽命：106次。

8.絕緣電阻繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

9.介質強度繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘而不擊穿，不出現閃絡現象。

10.抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。

三、JL-A-32DK無輔源電流繼電器使用方法

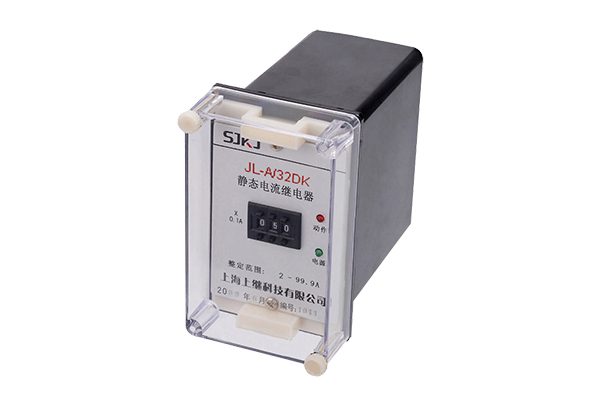

JL-A/32DK無輔源電流繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。本系列繼電器采用CMOS集成電路進行運算和比較、具有精度高、防抖動、整定范圍寬、動作速度快、返回系數高、功耗低的特點。可完全替代DL-10、DL-20、DL-30電磁型電流繼電器。還增加了SJ-4新型殼體，35mm標準導軌安裝。外形緊湊，安裝方便。
