一、DZ-431/8040中間繼電器的概述

DZ-431/8040中間繼電器用于交直流操作的各種保護和自動控制裝置中，以增加觸點的數量和容量。其中DZ-431型用于直流回路，DZ-432型用于交流回路。

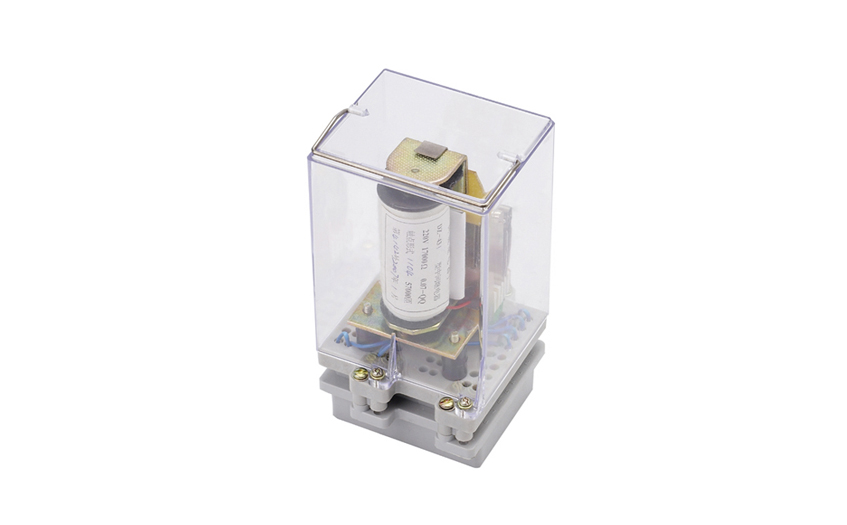

二、DZ-431/8040中間繼電器的結構

繼電器動作原理為電磁式。 該繼電器基本殼體采用JCK-10系列殼體組件中JCK-11/3殼體。有凸出式前接線及后接線。

三、DZ-431/8040中間繼電器的參數

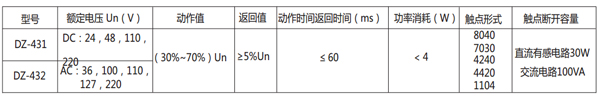

DZ-431/8040中間繼電器主要技術數據見表。

注：觸點組合形式及數量用4位數字代碼表征，列于型號之后，依次表示動合，動斷、轉換、過渡轉換。

如：DZ-431/4022為4動合、0（無）動斷、2轉換、2過渡轉換，余類推。

四、DZ-431/8040中間繼電器的觸點性能

觸點斷開容量，交流：10A,250V AC;直流10A，28V DC。

觸點**切換功率，交流：1800VA；直流：360W。

觸點長期允許閉合電流：裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命：輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回50000次。

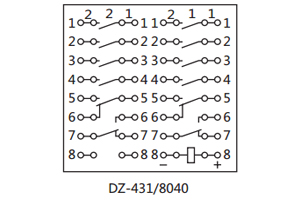

五、DZ-431/8040中間繼電器的接線圖
